指纹门禁控制器接线说明

文章出处：http://www.singbon.com 作者：郑州兴邦科技技术部 人气： 发表时间：2013年04月19日

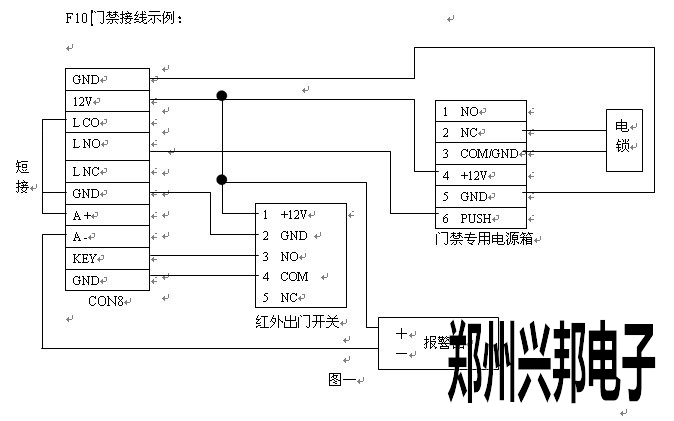

注：上图为F10门禁接线图，优点：

1、锁和F10门禁主机两路供电，不会相互影响；此图所用电锁为电插锁,即通电常闭锁;如要使用断电常闭锁,请接电源箱的NO和COM/GND两端;

2、布线简单，节约线材。

图一对应门禁机上的CON8是控锁的基本接法，其中报警器和图二中所有设备为选用设备，可根据客户要求安装；图中所用报警器为12V直流供电，如为其它报警器需另外单独供电。
