中文液晶小票一体机在线升机线做法

文章出处：http://www.singbon.com 作者：兴邦开发部 人气： 发表时间：2015年10月15日

中文液晶小票一体机在线升机线做法

一、九针母头接线方法

中文液晶小票一体机升级线做法

                                                   1-1

如图1-1所示，图中2、3、5分别对应九针母头的2针、3针、5针。其中2、3接线交叉焊接。

二、5p插座的焊接方法

                                                     2-1

如图2-1所示，5p插座正面朝上，也就是插座缺口朝上。接线方法

九针母头      接       5p插座
5                                6
3                                8
2                                7

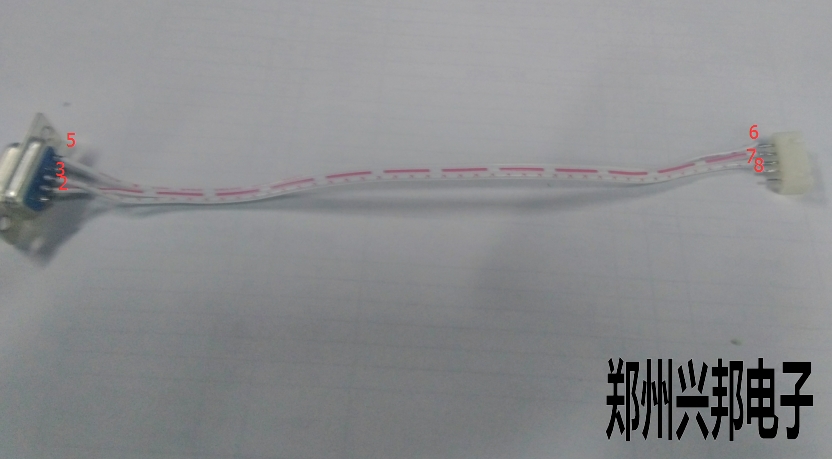

三、做好后整体图片

最后打胶固定，防止焊接好的线折断，脱落。

有外壳的可以配上外壳，外形更佳。

注：此线仅用于中文液晶小票打印一体机
