水控机说明书
文章出处：http://www.singbon.com 作者：水控机说明书 人气： 发表时间：2022年01月26日
水控机（J3J400A）CPU采用ARM内核的32位处理器，处理速度快、功耗低、可靠性高；通信接口采用TCP/IP传输。
水控机（J3J400A）控制系统由DC12V 3A电源、水控机（J3J400A、电磁阀（12V 0.3A）/电动阀（12V 0.3A）、流量计若干（时间模式消费不需要流量计）、用户卡若干张、BS一卡通平台、读卡器几部分完成。适用于学校、工厂、医院、公共浴室、企业、政府、宾馆酒店的浴室、澡堂、开水房、盥洗室、公寓洗手间等各种需要节水的场所。
1. 水控机使用说明
1) 待机界面显示机器号：Axxxx（xxxx代表机器号）
2) 刷卡即可放水，同时电磁阀或电动阀打开，开始流水，将卡拿走即可退出此次消费（拿卡停水方式）
2. 水控机提示与处理方法
|
设备提示 |
说明 |
处理方法 |
|
01—Er |
卡验证不正确（非系统卡） |
确定卡密码和机器中密码是否一致 |
|
02—Er |
流量模式15秒无流量 |
水管经常无水或着流量小于40毫升每秒，或者流量计损坏 |
|
03—Er |
卡类型错误 |
重新下载参数 |
|
04—Er |
挂失卡 |
交管理员解挂 |
|
05—Er |
余额不足 |
到充值部门充值 |
|
06—Er |
at45损坏 |
（检测AT45焊接，再更换） |
|
07—Er |
1702初始化失败 |
（检测1702焊接，再更换） |
|
09—Er |
消费余额为负 |
卡值写错，采集消费数据后修正卡值 |
|
11—Er |
实时时钟初始化失败 |
（更换C36和C37（在32.768KHz晶振附近）） |
|
13—Er |
卡过期 |
到制卡中心进行卡注册有效期 |
|
14—Er |
消费模式错误 |
重新下载参数 |
|
21-Er |
在不允许消费的时间段内消费 |
到指定的时间段再消费 |
|
22-Er |
超过次限额 |
单次不能超过次限额消费 |
|
23-Er |
超过日限额消费 |
当天不能再次消费 |
|
24-Er |
消费超过次数限制 |
等到下一个时间段再消费 |
|
41-Er |
流量模式累计检测到30次15秒无流量 |
水管经常无水或着流量小于40毫升每秒，或者流量计损坏 |
3. 水控机接线方式

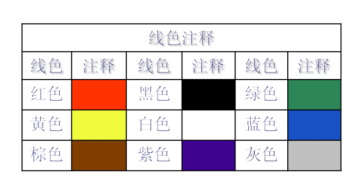

1) 线材颜色：
2) 接线说明：
红 色：12V 电源（控制器电源输入正极）
黑 色：GND （控制器电源输入负极）
蓝 色：直流控制信号输出负极
白 色：直流控制信号输出正极DC12±1V
绿 色：TXD(GPRS配置线)
黄 色：RXD(GPRS配置线)
紫 色：DC5V电源输出负极
灰 色：直流数字电路输入信号线,输入低电平0+1V；输入高电平4.5±0.5V
棕 色：DC5V电源输出正极 DC5±0.5V
